機電那點事——潔淨空調工程

發布時間：2020-07-28 16:17:17

機電那點事——潔淨空調工程

随著全球新冠病毒爆發所帶來的的醫療項目建造熱潮，醫藥廠房、醫療護理院等項目蜂擁而來，适應潮流，咱們今天就來聊聊潔淨空調工程的那些事兒。太過專業性的論點，本文就不詳加贅述了，旨在相關行業的科普性和受衆性。

潔淨區需要對外封閉空間外，潔淨級别不同的相鄰房間之間的壓差應大于5帕，潔淨區與室外大氣的靜壓差應大于10帕，并應有指示壓差的裝置。

任何建造物的建造必定要遵循一定的規範和标準，潔淨廠房當然也不例外，我們國家的規範就是下圖這本，但作為藥企來說更注重的還是能取得GMP相關的認證許可。至于規範和标準對潔淨廠房的規定及要求大家有興趣或需要時可以去翻一下相關資料，我們接下來詳述潔淨空調的一些知識。

或許一開始會被“潔淨“兩個字吓到，覺得是不是進入一個特殊的或者特專業的領域，其實我和大家一樣，但等上手了發現，潔淨空調系統并非那麽複雜，隻要掌握其中的幾個要素，從某種角度來看，潔淨空調系統還是簡單的。

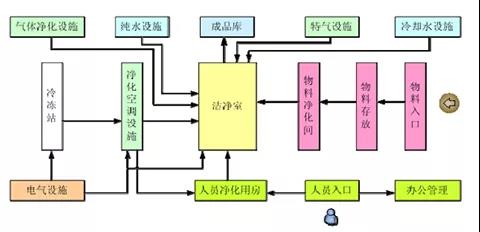

個人認為，如果要給潔淨空調做個簡單的歸納的話，無非就是空氣淨化、溫濕度處理、壓差控制、氣流組織這四方面。其中尤以空氣淨化最為重要，這也對呀，潔淨廠房不以空氣淨化為重點還叫什麽潔淨廠房呀。潔淨空調也無非就是靠系統和設備的組成來實現這些功能。

在空氣淨化方面除了了解處理對象需要達到的潔淨等級外，還需了解本身車間/實驗室對顆粒物的處理需求，比如粉塵類、細菌類、微生物類等。

目前來說，潔淨空調的方式主要也就兩大類，集中式和半集中式。下面就簡述一下相關系統，大家看圖理解哦。

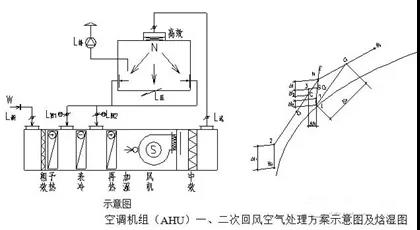

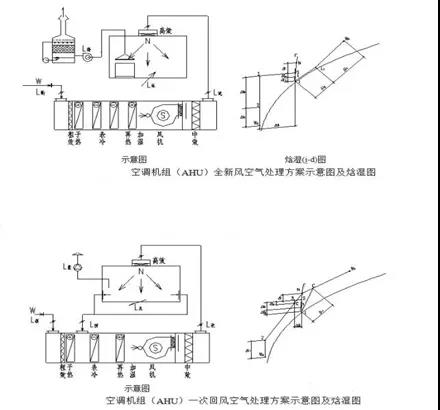

集中式主要是将淨化空調機組（空氣處理機組AHU）集中設置在空調機房内，全部的淨化空調送風均在淨化空調機組内進行淨化和熱、濕處理，然後由龐大的送風管道将全部的送風輸送到潔淨室的吊頂上部，再經過設在潔淨室吊頂上的終端高效過濾器或高效過濾器送風口過濾後送到潔淨室内，來實現潔淨室工藝生産所需要的溫度、濕度、潔淨度和房間的壓差，潔淨室的回風經回風口、回風管再接回到空調機房的淨化空調機組内與新風混合後重複進行淨化和熱、濕處理。此方式又可分為全新風送風方案（直流系統）；一次回風方案；一、二次回風方案和新風機組(MAU)加+循環機組(RAU)方案等四種不同的淨化空調送風型式。

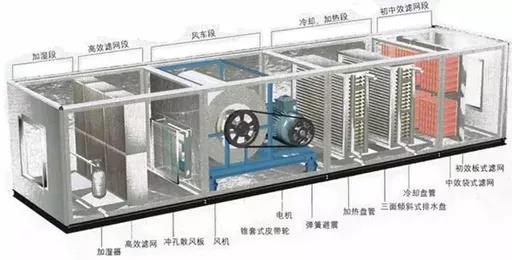

集中式的空氣處理機組

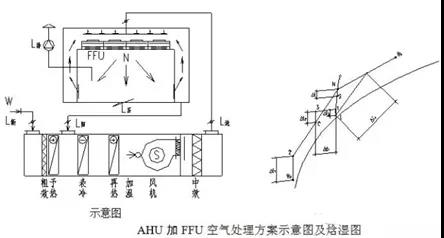

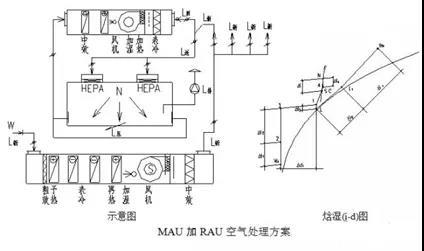

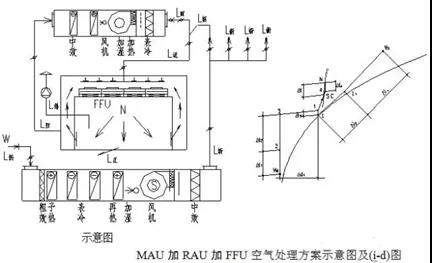

半集中式又稱為分散式，此方式目前正逐漸取代集中式。可以大大地節省運行時的能耗。此方式是将消除潔淨室内餘熱、餘濕的空調送風量（通常大大地小于潔淨室的淨化送風量），由設在空調機房内的新風機組(MAU)進行必要的淨化和熱濕處理，而将占總送風量50~90%的保證潔淨室潔淨度的淨化送風量由設在潔淨室附近的循環機組進行淨化和補充的熱、濕處理，或直接采用吊頂上的FFU（風機過濾器機組）和幹盤管來解決潔淨室的潔淨度等級和溫度的微調節。此種淨化送風與空調送風相分離的送風方案，不僅可節省運行的能耗，而且大大地減少了空調機房面積，省掉了龐大的送、回風管道，降低了潔淨室的空間高度。此種淨化空調送風方案又可分為：空調機組(AHU)+風機過濾器機組(FFU)方案；新風機組（MAU）+循環機組（RAU）+（FFU）方案；新風機組（MAU）+風機過濾器機組（FFU）+幹冷盤管(DC)方案等三種送風方案。

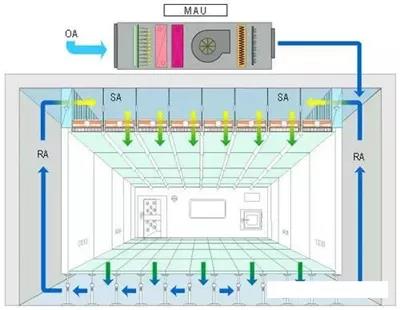

MAU+FFU方案

在半集中的系統中，大家會發現誰用到了兩個平時空調系統不常見的設備，即DCC和FFU，在此我不得不需要給大家稍稍普及一下。

DCC（Dry Cooling Coil）

幹式冷卻盤管（簡稱為幹盤管或幹冷盤管），主是用來消除室内的濕熱的。

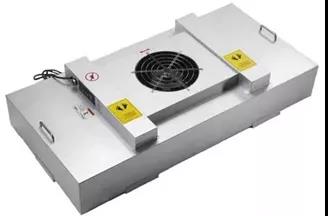

FFU（Fan Filter Unit）

中文意思為"風機濾器單元（機組）"。也就是将風機和過濾器（高效過濾器（HEPA）或超高效過濾器（ULPA））組合在一起構成自身提供動力的末端淨化設備。确切地說是一種自帶動力、具有過濾功效的模塊化的末端送風裝置。風機從FFU頂部将空氣吸入并經HEPA過濾，過濾後的潔淨空氣在整個出風面以0.45m/s±20%的風速均勻送出。

上述的介紹和解釋，大家在結合規範和其他項目的具體設計，其實潔淨廠房也好實驗室也好甚至手術室也好，原理都是想通的，做法也越來越簡便。目前市場，為了節能、管理方便、安裝方便還是将來易維護等因素，越來越推崇使用半集中的方式作為空調系統的首選。
